　　在网络系统构建过程中，光模块是必不可少的器件，根据不同的速率、接口类型可以将光模块分成不同的种类，其中有一种分类就是电口模块。那么对于光模块与电口光模块的差异您有详细的了解吗？不妨通过嘉华众力的介绍了解一下。

　　光模块：
　　光模块就是一个光电转换模块，光纤模块的作用就是将设备的电信号转换成光信号，这样就可以在光纤中传播，有着电缆传播没有的优势，比如传输距离、传输速率等，到达目的地后，在通过光模块将光信号转换回电信号，以便设备使用。光模块只是一个转换装置，需要插在或焊在设备上使用。


　　简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。


　　光模块的分类及说明
　　光模块根据封装形式的不同主要可分为SFP光模块、SFP+光模块、QSFP+光模块和QSFP28光模块。

　　1、SFP光模块（Small Form-factor Pluggables）：即小型热插拔光模块，是GBIC光模块的升级版本，其体积仅为GBIC光模块的1/2到1/3，集成度较高,极大的增加了网络设备的端口密度；

　　2、SFP+光模块：也称SFP PLUS光模块，是SFP光模块的升级版,传输速率更高，，体积比SFP光模块更还要小，因此同样空间内的部署密度更高。SFP+光模块具有高密度、低功耗、系统构造成本低等显著优点,广泛应用万兆以太网通信,是万兆光模块的主流产品之一；

　　3、QSFP+光模块（Quad Small Form-factor Pluggable）：四通道小型可插拔光模块，具有四个独立的全双工收发通道，支持100Mbps到10Gbps的传输速率。QSFP+光模块是为了高密度应用开发的，与现在市场上的高密度数据中心的需求相符合；

　　4、QSFP28光模块：QSFP28光模块是并行100G光模块，提供4个独立的发送和接收通道，每个通道可以提供25Gbps的速率，和OM4 MMF光纤跳线搭配使用传输距离可达100m。

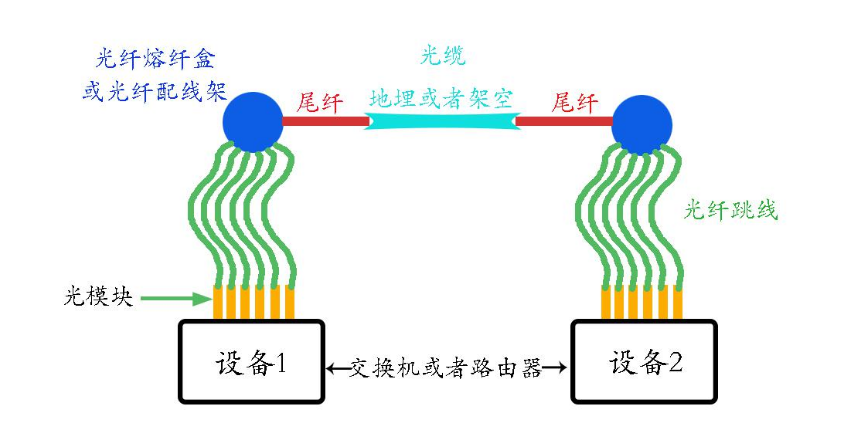

　　光模块的发展真是日新月异，由小编来说说它的演变史吧！！我们先来看看 ，备之间是怎样连接起来的

　　其实这里面涉及好多东西，而我们最关注的主要是两部分就可以了，就是光纤跳线和光模块：

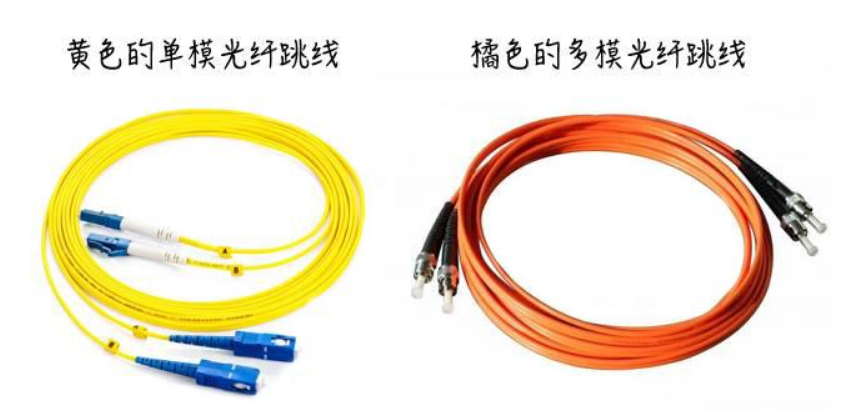

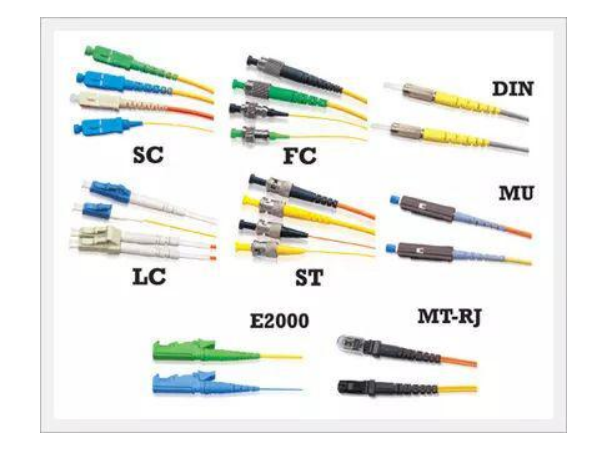

　　两种光纤的光传输模式不同，最直接的影响是，传输距离的差异，比如对于千兆网络来说单模光纤可以传输上百公里(120KM)，而多模光纤只能传几百米(550m)，光纤跳线是一种“接插件”一边连光模块，一边连熔接盒(或配线架)它的接口有很多种“造型”，接口的类型不重要，我们关注的只有是他匹配接口和两端的形态就可以了。

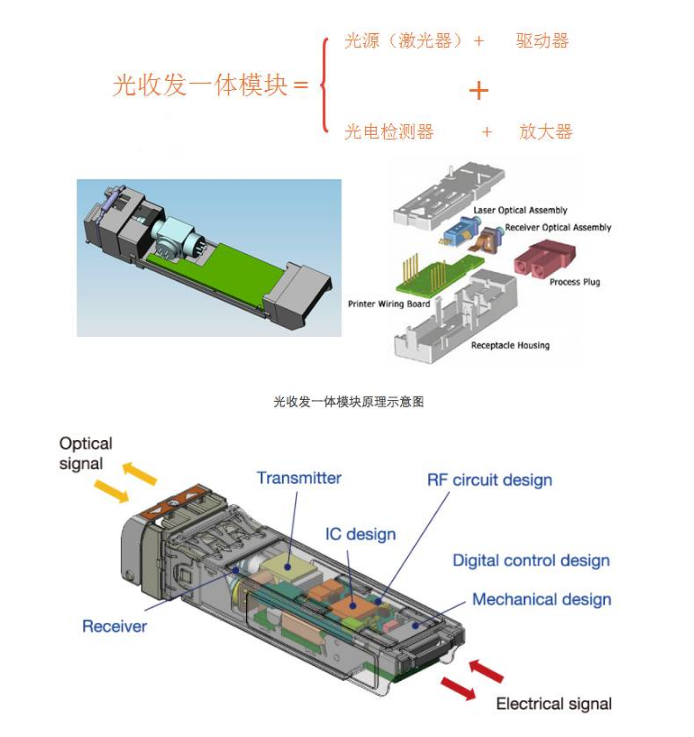

　　光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。由两部分组成：接收部分和发射部分。接收部分实现光-电变换，发射部分实现电-光变换。

　　发射部分：

　　输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

　　接收部分：

　　一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。

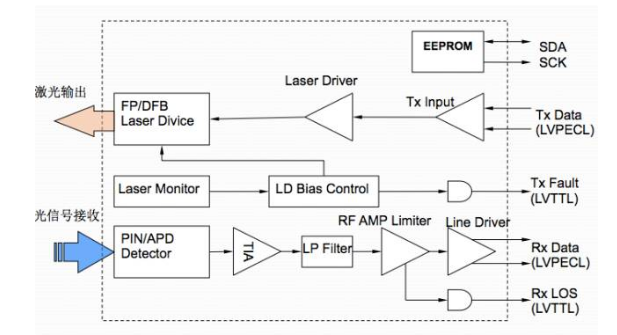

　　光模块内部结构

　　目前，光模块已经达到100G以上，未来想要继续发展，技术也将进行革新。首先从交换芯片上进行升级，从25G发展到50G，未来可能将达到4×100G到达400G的水平;其次从光模块生产而言，更强的集成度将是目前的发展方向，这将能够极大地降低生产升本及增加生产效率。

　　比如目前MACOM在100G CWDMA4 Silicon Photonics上集成了laser、TIA、MUX、Driver等，方便生产以及减少分别生产后进行组装的成本。同时，集成化的光模块也为小型化带来了可能，未来的光模块将会向集成化与小型化发展。

　　此外，过去许多大型设备都通过电路进行连接，而未来有可能将会采用光路来通信，这样容量更高也更加安全。未来光通讯器件发展第一步有可能将会把所有器件与光模块进行集成，而下一步将会把光模块与IC进行集成。
