　　光收发一体模块（Optical Transceiver)

　　光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。由两部分组成：接收部分和发射部分。接收部分实现光-电变换，发射部分实现电-光变换。

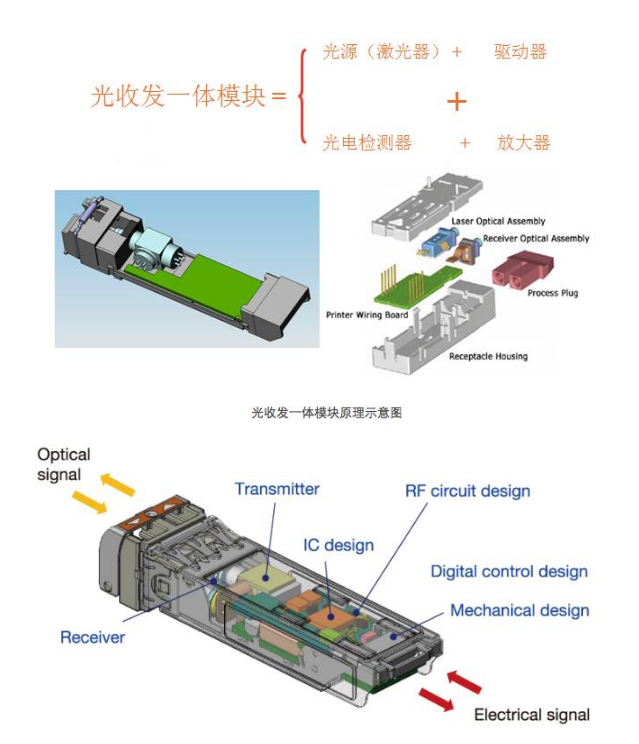

　　原理翻译翻译过来应该是transceiver module。翻译由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器　（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号。简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号；主要分为SFP、SFP+、XFP、GBIC、SFF、CFP等，光接口类型包括LC和SC等 。

　　发射部分：



　　输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。



　　接收部分：



　　一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。


　　2. 应用范围
　　有很多人都比较好奇光模块单模和多模的区别是什么呢？现在大家只要记住单模光模块适用于长距离传输，而多模光模块适用于短距离传输，这样就很简单理解了。适用于配线间芯数较少的光纤。光模块主要是应用于以太网、FTTH、SDH/SONET、网络存储等领域；光模块主要应用的设备：switch、光纤路由器、视频光端机、光纤收发器、光纤网卡、光纤高速球机....等通信设备。

　　3.光纤主要分为两类：

　　单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

　　多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

　　按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ 等等，目前常用的有FC，SC，ST，LC

　　4光纤使用注意：

　　光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色 的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。


　　5 intel英特尔FTLX8571D3BCV-IT万兆多模模块


　　型号：FTLX8571D3BCV-IT
　　连接速度：10G（万兆）
　　连接方式：有线光纤网卡
　　接口：PCI-E
　　光纤分类：多模
