esxi5中网卡配置同时连接内外网

发布时间：2019-05-27

浏览次数：2114次

分享到：
一台双网卡服务器上安装了esxi5,现在如果要迁移或重新安装一台虚拟机,Windows操作系统,双网卡,同时连接外网和内网。

首先我们要解决三个问题。

1,怎么解决虚拟机分配物理网卡?

2, 在ESXI服务器上如何配置外网光纤网卡, 外网地址只有一个,如果配给了服务器的外网网卡,那么虚拟机里怎么配置?

3,怎么迁移物理服务器

首先在安装好Esxi后,请在配置-网络中添加vSwitch,每个vSwitch属性-网络适配器中添加一块物理网卡,虚拟机就是通过vm Esxi中的虚拟交换机来通信的。

然后解决在ESXI服务器上如何配置外网网卡,要么申请多个外网ip,要么把vm Esxi的管理ip分配一个内网地址进行管理(这样的话vm sphere client就无法远程登录管理服务器了)。

最后是迁移物理服务器,使用vmware converter免费软件,安装在物理机中,虚拟化本机,或者安装至其他电脑,虚拟化远程服务器,使用内网ip在同一局域网进行,速度较快。

第一步：添加ISCSI软件适配器

使用VI CLIENT连接至ESXI5主机，Config-Storage Adapter-Add-Software Iscsi Adapter

第二步：添加Vmkernel网卡

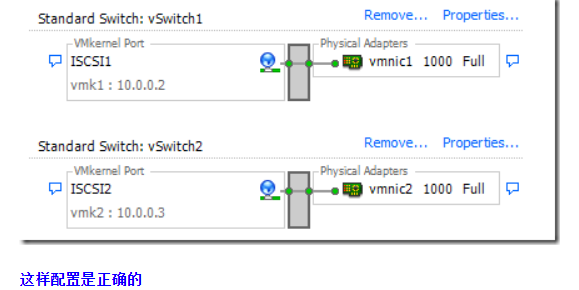

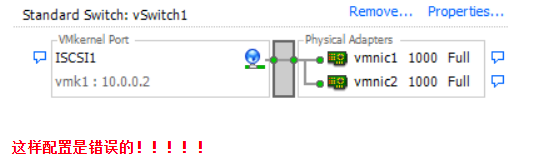

在Private中我们需要有两块网卡作为冗余连接，所以我们创建两个VM KERNEL地址，一张为10.0.0.2另一张为10.0.0.3，请注意不能将两块网卡添加到一个VM KERNEL网络




第三步：绑定VM KERNEL网卡

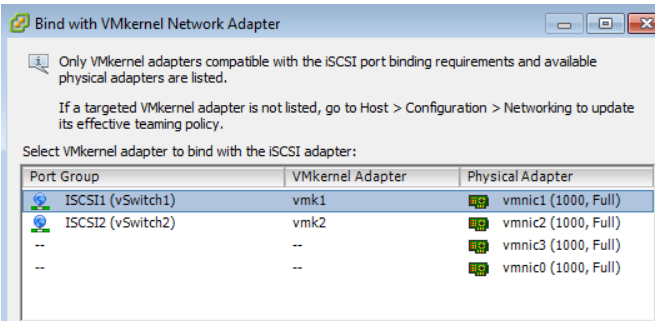

Config-Storage Adapter-Iscsi Software Adpapter-Proterties-Network Configuration-Add

将我们预先创建好的两个VM KERNEL网络添加进入绑定策略

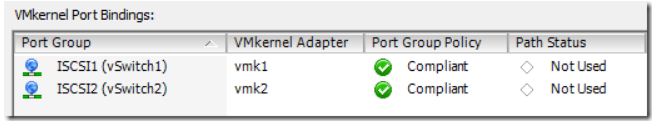

添加好后Path Status会显示Not Used，原因是没有真正挂接存储，如果存储已经挂接完成，那么Path Status会显示Active

故障测试：

当ISCSI1网络断开时，链路会自动切换至ISCSI2的VM KERNEL网络，在VI CLIENT 的EVENT日志里会显示如下1条错误信息和1条警报信息

Error Message：

----------------------------------------------------------

Lost network connectivity on virtual switch
"vSwitch1". Physical NIC vmnic1 is down.
Affected portgroups:"ISCSI1".
error

Warning Message：

----------------------------------------------------------

Lost path redundancy to storage device
t10.FreeBSD_iSCSI_Disk______000c2918d0ed00
__________________. Path vmhba33:C0:T0:L0
is down. Affected datastores: FREENAS.
warning

       有需要了解更多信息的可查询UNICACA官网；需要合作与咨询搭建方案请联系官网上的在线客服，嘉华众力自2000年成立以来一直在网络存储、传输这方面积累、沉淀；经过多年发展与全新的品牌定位，(UNICACA)嘉华众力品牌已成为国内外极具实力的数据通讯产品及方案提供商。




资料取自于CNDS博客
