交换机级联设置问题

　　随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环境中，交换机取代了集线器，多台交换机互连取代了单台交换机。
在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而增大端口密度和提高端口的性能；集群技术可以将相互连接的多台交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。

　　交换机级联：用得最多的连接方式就是级联。级联又分为使用普通端口级联和使用Uplink端口级联。普通端口连接就用网线连接普通端口就行了。

　　光纤交换机端口为何用于级联？由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
  　　光纤跳线的交叉连接

　　所有交换机的光纤端口都是2个，分别是一发一收。当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接"收"时，另一端接"发"。
同理，当一端接"发"时，另一端接"收"。如果光纤跳线的两端均连接"收"或"发"，则该端口的LED指示灯不亮，表示该连接为失败。只有当光纤端口连接成功后，LED指示灯才转为绿色。同样，当骨干交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接。

　　光纤跳线及光纤交换机端口级联类型

　　光纤跳线分为单模光纤和多模光纤。交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致，也就是说，如果综合布线时使用的多模光纤，那么，交换机的光纤接口就必须执行1000Base-SX标准，也必须使用多模光纤跳线；如

　　果综合布线时使用的单模光纤，那么，交换机的光纤接口就必须执行 1000Base-LX/LH标准，也必须使用单模光纤跳线。

　　需要注意的是，多模光纤有两种类型，即62.5/125μm和50/125μm。虽然交换机的光纤端口完全相同，而且两者也都执行 1000Base-SX标准，但光纤跳线的芯径必须与光缆的芯径完全相同，否则，将导致连通性故障。另外，相互连接的光纤端口的类型必须完全相同，或者均为多模光纤端口，或者均为单模光纤端口。一端是多模光纤端口，而另一端是单模光纤端口，将无法连接在一起。

　　传输速率与双工模式

　　与1000Base-T不同，1000Base-SX、1000Base-LX/LH和1000Base-ZX均不能支持自适应，不同速率和双工工作模式的端口将无法连接并通讯。因此，要求相互连接的光纤交换机端口级联必须拥有完全相同的传输速率和双工工作模式，既不可将1000Mbps的光纤端口与100Mbps的光纤端口连接在一起，也不可将全双工模式的光纤端口与半双工模式的光纤端口连接在一起，否则，将导致连通性故障。

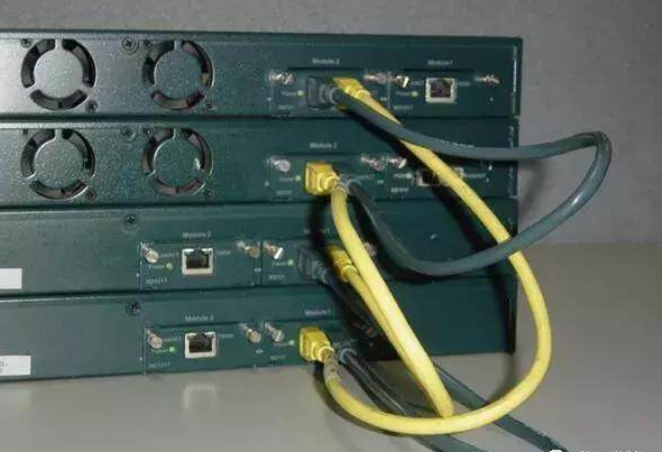

　　交换机堆叠：该种连接方式是大中型网络中常用的，但不是所有交换机都支持堆叠，堆叠有专门的堆叠端口，连接后可以视为一个整体交换机来管理使用，堆叠后的交换机带宽是单一交换机端口速率的数十倍。



　　局限性也很明显，不能长距离堆叠，只有在一起的交换机才可以堆叠。



　　交换机集群：集群有些网络书上说成第三种连接方式，有些网络书中不包括，原因就是因为集群是把多台级联的或者堆叠的交换机作为一个逻辑设备整体来管理，其中一台作为管理交换机，管理其他交换机。


　　不同厂家对集群有不同的实现方案，一般厂家都是采用专有协议实现集群的。这就决定了集群技术有其局限性。不同厂家的交换机可以级联，但不能集群。



　　所以说，交换机的级联方式实现简单，只需一根普通的双绞线即可，节约成本而且基本不受距离的限制;而堆叠方式投资相对较大，且只能在很短的距离内连接，实现起来比较困难。但堆叠方式比级联方式具有更好的性能，信号不易衰竭，且通过堆叠方式，可以集中管理多台交换机，大大减化了管理工作量。
