单模光纤和多模光纤混用问题

发布时间：2019-06-06

浏览次数：9490次

分享到：
　　我们知道光纤和光模块都有单模和多模两种类型，那么我们可能在使用中会产生疑问，单模/多模光纤和单模/多模光模块如何配套使用？那它们可以混用吗？下面 CEACENT 通过他们之间的联系及原理来为大家解答一下。

　　光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号。简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。

　　光模块中的单模：实际上只指光纤种类。单模光模块是与单模光纤一起使用的光模块，采用LD或光谱线较窄的LED作为光源，可以传输极高带宽的数据信号，因此传输距离很远。在单模光模块上的标识是“SM”，光纤为黄色，主要以1310nm和1550nm窗口附近的波长为主。

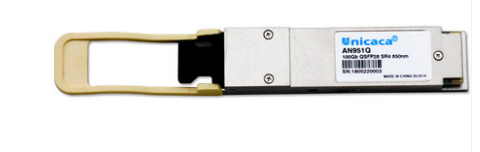

　　光模块中的多模：采用的光器件与多模光纤配合能够获得最佳传输特性的这种光模块被称为多模光模块，它可以传输多种模式的光，外观如下图所示。多模光纤模块由于模间色散较大而限制了传输数字信号的频率，所以一般用于短距离传输。



　　因原理跟实现目的性的区别，他们有根本意义上的区别，波长、材质及光源都是不一致的，多模光模块的光源是发光二极管或激光器，而单模光模块的光源是LD或光谱线较窄的LED ；一般多模光波长为850nm，单模光波长则主要以1310nm和1550nm为主。多模光模块由于模间色散比较严重，只能用于短距离传输（SR）；而单模光模块多用于LR、ER、ZR等远距离传输。通常情况下，传输距离在2km以下的，称为多模模块；传输距离在2km以上的，称为单模模块。多模光模块的光源是发光二极管或激光器，而单模光模块的光源是LD或光谱线较窄的LED。

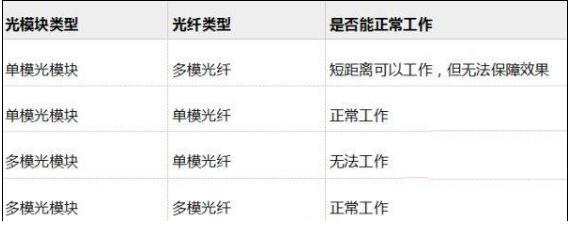

　　所以，多模光纤最好和多模光模块一起使用，因为多模和单模的转换器必须是相应的波长和光收发功能才能实现光电转换，所以多模光纤能和单模光模块一起使用无法保障使用效果；以下是单模多模混搭的表格。
