NVMe SSD如何组成RAID

　　目前在单个PCIe x16插槽中安装四个NVMe U.2设备的方式， 插槽中有16个通道，每个驱动器最多可以占用4个通道， 问题来自CPU方面：PCIe插槽直接连接到芯片上的一个PCIe x16 root complex上，根据配置，它可能只期望一个设备连接到它。 如果放入四个设备的那一刻，它可能不知道该怎么做。 为了实现让主板能分别识别出4个设备，UNICACA做出了一款转接卡设备作为驱动器和CPU之间的通信服务商。 这就是PCIe 转接卡的用武之地。当插入不同的卡时，一些主板已经使用它们将PCIe x16 complex分成x4 / x4 / x4 / x4。 对于更大的东西，比如可启动的NVMe。

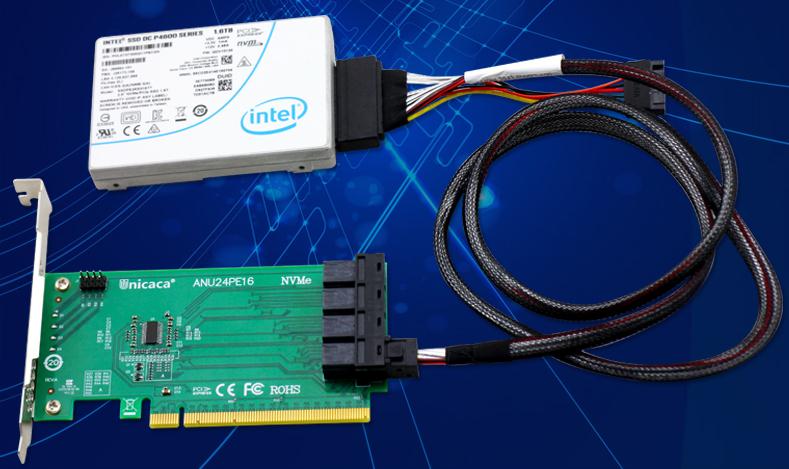

　　解决这个限制的最好方法是使用ANU24PE16 U.2转PCIe 转接卡，在这种情况下，CEACENT采用驱动NVME芯片和自定义固件进行引导。 这个转接卡要在确保主板支持拆分PCIE通道为x4 / x4 / x4 / x4的时候才能同时识别出四个硬盘，并都能实现NVME的协议功能。允许CPU和SSD之间的可配置接口在所有情况下都能工作。 CEACENT 已经在市场上推出了一款ANU24PE16 U.2转PCIE 的转接卡，它有四个端口可以通过对应的转接线链接高达4个 U.2 NVMe设备。ANU24PE16 的不同之处在于PLX芯片内的固件已经更改，现在它允许从NVMe 设备组成的RAID启动。


　　ANU24PE16 支持在四个SSD上的RAID 0、在成对设备上的RAID 1，或在JBOD配置的单个设备上进行引导。 JBOD中的每个设备都可以配置为引导设备，允许跨不同SSD安装多个操作系统。 ANU24PE16支持来自任何供应商的任何U .2 NVMe设备，但对于RAID设置，建议使用相同的SSD。


　　在主板BIOS设置中找到PCIE port Bifurcation设置，就能说明主板能支持splid pcie，也就能支持使用AN24PE16 组成SDD并通过raid软件进行软件阵列。找到相应的PCIE SLOT并把设置拆分为×4×4×4×4，保持设置后关机并在对应的PCIE插槽上插上AN24PE16转接卡，并用专用的SFF-8643 TO SFF-8639线缆连接好U,2 VNME硬盘后，连上供电电源线，这样就能识别出连接好的NVME硬盘。

       有需要了解更多信息的可查询 深圳嘉华众力——CEACENT 官网；需要合作与咨询搭建方案请联系官网上的在线客服，嘉华众力自2000年成立以来一直在网络存储、传输这方面积累、沉淀；经过多年发展与全新的品牌定位，(UNICACA)嘉华众力品牌已成为国内外极具实力的数据通讯产品及方案提供商。使用NVMe SSD的全闪存阵列，与使用SATA或SAS SSD的全闪存阵列相比，可以将应用程序性能提高20%。主机仍然通过标准光纤通道(FC)或以太网连接到这些支持NVMe的全闪存阵列。这种方法使企业可以轻松获得NVMe SSD带来的性能优势，同时将环境风险降至最低。
